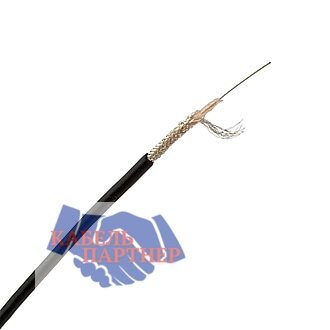

РК 50-1,5-21

Расшифровка кабеля РК 50-1,5-21:

РК - радиочастотный коаксиальный кабель

50 - волновое сопротивление в Ом

1,5 - номинальный диаметр по изоляции

2 - повышенной теплостойкости со сплошной изоляцией

1 - номер разработки


Элементы конструкции кабеля РК 50-1,5-21:

Токопроводящая жила скрученная из посеребренных проволок сплава БрХЦрК

Изоляция в виде обмотки из пленок фторопласта.

Экран в виде оплётки из медных посеребренных проволок.

Оболочка в виде обмотки из плёнок фторопласта.

Область применения кабеля РК 50-1,5-21:

Кабели предназначены для передачи сигналов в антенных трактах систем радиосвязи.

Технические характеристики кабеля РК 50-1,5-21:

Влажность воздуха при 35° C - 98%

Испытательное напряжение частоты 50 Гц изоляции - 10 кВ

Волновое сопротивление - 50±6 Ом

Сопротивление связи - 320 МОм/м

Коэффициент затухания при частоте не более 13 ГГц - 2 дБ/м

Электрическая емкость - 96 пФ/м

Коэффициент укорочения длины волны - 1,44

Температура эксплуатации кабеля - от -60 до +200°С

Строительная длина, не менее - 25 м

Электрическое сопротивление изоляции - не менее 5 ТОм*м
