РК 50-11-11

Описание и расшифровка РК 50-11-11:
РК - радиочастотный коаксиальный кабель
50 - волновое сопротивление в Ом
11 - номинальный диаметр по изоляции
1 - обычной теплостойкости со сплошной изоляцией
1 - номер разработки

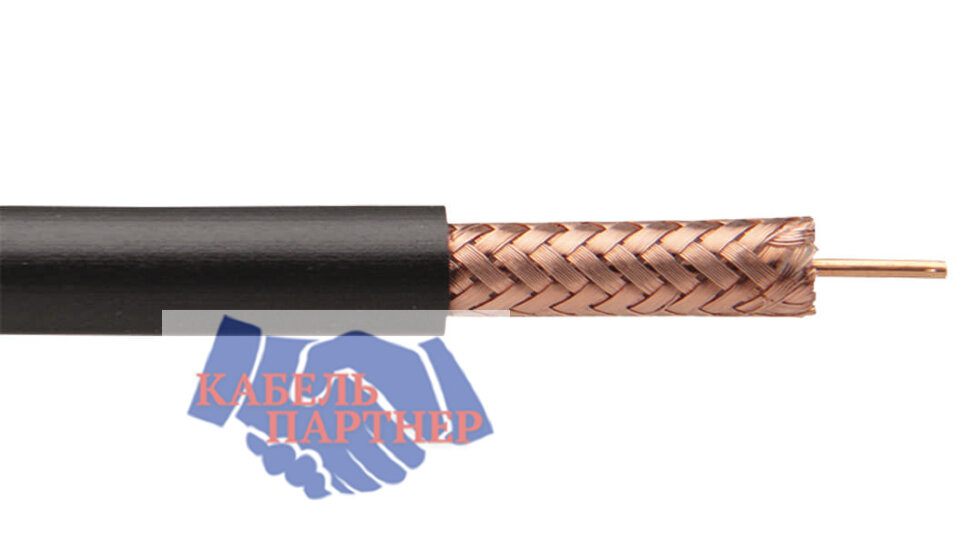

Элементы конструкции РК 50-11-11:

Внутренний проводник — медная проволока 1х7x1,18
Изоляция — полиэтилен
Внешний проводник — оплетка из медной проволоки
Оболочка — Полиэтилен

Область применения РК 50-11-11:

Кабели используются в антенно-фидерных устройствах, радиопередатчиках, радио- и видеоприемниках, в спутниковой и космической связи, в радиоизмерительных и радиоэлектронных приборах, в вычислительной технике.
Кабели применяются для передачи и приема радио- видеосигналов в диапазоне метровых, дециметровых и сантиметровых волн.
Необходим для соединения приемных и передающих антенн с радио- и телевизионными станциями, для соединения различных радиотехнических аппаратов и устройств, работающих на частотах, превышающих 1 МГц.

Технические характеристики РК 50-11-11:

Эксцентричность сплошной изоляции (максимальное смещение внутреннего проводника относительно продольной оси кабеля), не более — 10%
Величина монтажных изгибов:
— при транспортировке — 140 мм
— при монтаже при температуре выше 5 °С — 70 мм
— при монтаже при температуре ниже 5 °С — 140 мм
Максимально допустимая температура эксплуатации — 85 °С
Минимально допустимая температура эксплуатации — -60 °С, при изгибах — -30 °С
Кабели устойчивы к воздействию:
— вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением 392 м/с2
— ударных многократных нагрузок с ускорением до 1471 м/с2
— ударных одиночных нагрузок с ускорением до 9810 м/с2
— линейных нагрузок с ускорением до 4905 м/с2
— повышенного атмосферного давления до 294 кПа
— пониженного атмосферного давления до 0,67 кПа
— плесневых грибов, минерального масла, соленой воды, бензина, динамического воздействия пыли, при инее с последующим оттаиванием, солнечной радиации, в соляном тумане
Максимальная наработка, ч — 10 000
Минимальный срок службы в нормальных условиях эксплуатации — 12 лет. Электрическое сопротивление изоляции на 1 км длины при температуре 20 °С, ТОм, не менее — 5
Коэффициент укорочения длины волны — 1,52
Волновое сопротивление, Ом - 50 ± 2
Коэффициент затухания, дБ/м:
- при частоте 0,2 ГГц — 0,10
- при частоте 3,0 ГГц — 0,75
Сопротивление связи, мОм/м — 200
Напряжение начала внутренних разрядов в изоляции, кВ — 5,5
Испытательное напряжение частотой 50 Гц изоляции, кВ — 14
Передаваемая мощность, кВт
- при частоте 0,01 ГГц — 5,2
- при частоте 0,1 ГГц — 1,03
- при частоте 1,0 ГГц — 0,3
