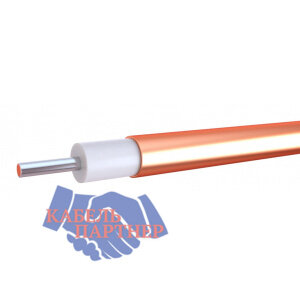

РК 50-3-29

Описание и расшифровка РК 50-3-29:
РК - радиочастотный коаксиальный кабель
50 - волновое сопротивление в Ом
3 - номинальный диаметр по изоляции
2 - повышенной теплостойкости со сплошной изоляцией
9 - номер разработки


Элементы конструкции РК 50-3-29:

Внутренний проводник - проволока сталемедная посеребренная (1х0.9)мм.
Изоляция - фторопласт Ф-4
Внешний проводник - медная цельнотянутая трубка.

Область применения РК 50-3-29:

Кабели предназначены для передачи сигналов в антенных трактах систем радиосвязи.

Технические характеристики РК 50-3-29:

Волновое сопротивление, Ом - 50±2
Минимальная рабочая температура, °С - минус -60
Максимальная рабочая температура, °С - +125
Коэффициент затухания, не более, дБ/м, на частоте 3 ГГц - 0,8
Коэффициент затухания, не более, дБ/м, на частоте 10 ГГц - 1,7
Температурный коэффициент емкости, промиле/град при температурах (абсолютное значение):
от минус 60 до 0 °С - 0.10
от 0 до 20 °С - 0.20
от 20 до 80 °С - 0.18
от 80 до 125 °С - 0.28
Температурный коэффициент фазы, не более, при температурах (абсолютное значение):
от минус 60 до 0 °С - 40
от 0 до 20 °С - 120
от 20 до 80 °С - 40
от 80 до 125 °С - 85
Требования к стойкости при механических воздействиях.
Вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц — с ускорением до 400 м/с2 (40 g).
Ударные нагрузки:
- многократные — с ускорением до 1500 м/с2 (150 g);
- одиночные — с ускорением до 10000 м/с2 (1000 g).
Линейные нагрузки — с ускорением до 5000 м/с2 (500 g).
Минимальный радиус изгиба:
- при транспортировании и хранении —250мм.
- одноразовый при фиксированном монтаже –8мм.
Строительная длина, не менее - 2 м.
Минимальная длина маломерных отрезков —0,3м.
Электрическая емкость, пФ/м - 94
Коэффициент укорочения длины волны – 1.41
Электрическое сопротивление изоляции, ТОм-м, не менее - 5
95-процентный ресурс, ч – 37500
Срок службы кабеля: 20 лет.
