РК 50-7-417С

Описание и расшифровка РК 50-7-417С:
РК - радиочастотный коаксиальный кабель
50 - волновое сопротивление в Ом
7 - номинальный диаметр по изоляции
4 - повышенной теплостойкости с полувоздушной изоляцией
17 - номер разработки
С - с повышенной равномерностью частотных характеристик

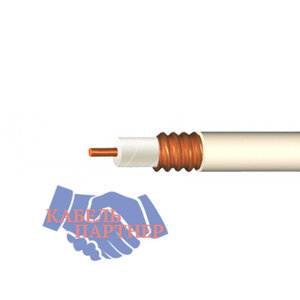

Элементы конструкции РК 50-7-417С:

Внутренний проводник - проволока медная 1х2.5мм
Изоляция - фторопласт Ф-4
Внешний проводник - трубка медная сварная, гофрированная спирально
Оболочка - Кремнийорганическая резина

Область применения РК 50-7-417С:

Кабели используются в антенно-фидерных устройствах, радиопередатчиках, радио- и видеоприемниках, в спутниковой и космической связи, в радиоизмерительных и радиоэлектронных приборах, в вычислительной технике.
Кабели применяются для передачи и приема радио- видеосигналов в диапазоне метровых, дециметровых и сантиметровых волн.

Технические характеристики РК 50-7-417С:

Волновое сопротивление, Ом - 50±1.5
Минимальная рабочая температура, °С - -60
Максимальная рабочая температура, °С - +200
Коэффициент затухания, не более, дБ/м, на частоте 0.6 ГГц 0.13
Коэффициент затухания, не более, дБ/м, на частоте 1.5 ГГц 0.24
Коэффициент затухания, не более, дБ/м, на частоте 3 ГГц - 0.35
Вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц — с ускорением до 400 м/с2 (40 g).
Ударные нагрузки:
- многократные — с ускорением до 1500 м/с2 (150 g);
- одиночные — с ускорением до 10000 м/с2 (1000 g).
Линейные нагрузки — с ускорением до 5000 м/с2 (500 g).
Минимальный радиус изгиба:
- при транспортировании и хранении — 220 мм.
- при монтаже при температуре 5 °С и выше — 75 мм, ниже 5 °С — 150 мм.
Электрическая емкость, пФ/м - 94
Коэффициент укорочения длины волны – 1.4
95-процентный ресурс, ч – 7500
Срок службы кабеля: 15 лет
