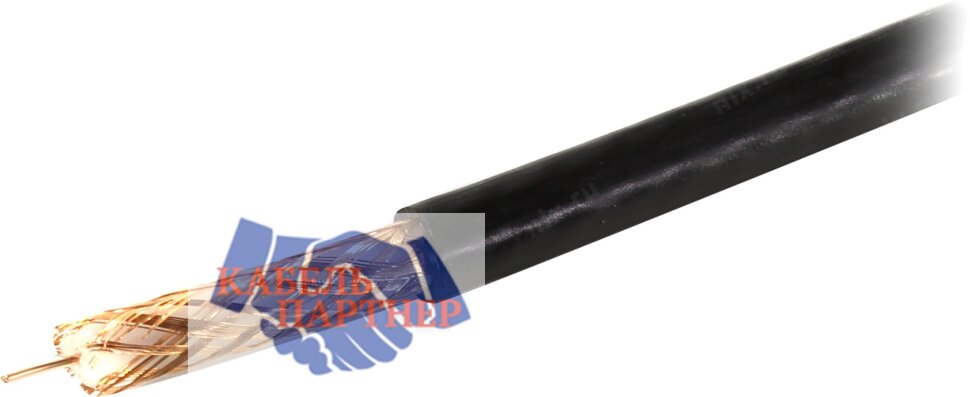

РК 75-1-12

Описание и расшифровка РК 75-1-12:
РК - радиочастотный коаксиальный кабель
75 - волновое сопротивление в Ом
1 - номинальный диаметр по изоляции
1 - обычной теплостойкости со сплошной изоляцией
2 - номер разработки


Элементы конструкции РК 75-1-12:

Внутренний проводник - проволока сталемедная луженая 1х0.17мм
Изоляция - сплошная: полиэтилен низкой плотности
Внешний проводник - оплетка из проволоки медной луженой
Оболочка - светостабилизированный полиэтилен низкой плотности

Область применения РК 75-1-12:

Кабели используются в антенно-фидерных устройствах, радиопередатчиках, радио и видеоприемниках, в спутниковой и космической связи, в радиоизмерительных и радиоэлектронных приборах, в вычислительной технике.
Кабели применяются для передачи и приема радио и видеосигналов в диапазоне метровых, дециметровых и сантиметровых волн.

Технические характеристики РК 75-1-12:

Волновое сопротивление, Ом - 75±3.5
Минимальная рабочая температура, °С - -60
Максимальная рабочая температура, °С - +85
Коэффициент затухания, не более, дБ/м, на частоте 0.2 ГГц 0.75
Коэффициент затухания, не более, дБ/м, на частоте 3 ГГц - 3.3
Вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц — с ускорением до 400 м/с2 (40 g).
Ударные нагрузки:
- многократные — с ускорением до 1500 м/с2 (150 g);
- одиночные — с ускорением до 10000 м/с2 (1000 g).
Линейные нагрузки — с ускорением до 5000 м/с2 (500 g).
Минимальный радиус изгиба:
- при транспортировании и хранении — 20 мм.
- при монтаже при температуре 5 °С и выше — 10 мм, ниже 5 °С — 20 мм.
Электрическая емкость, пФ/м - 67
Коэффициент укорочения длины волны – 1.52
Электрическое сопротивление изоляции, ТОм-м, не менее - 5
95-процентный ресурс, ч – 15000
Срок службы кабеля: 15 лет
