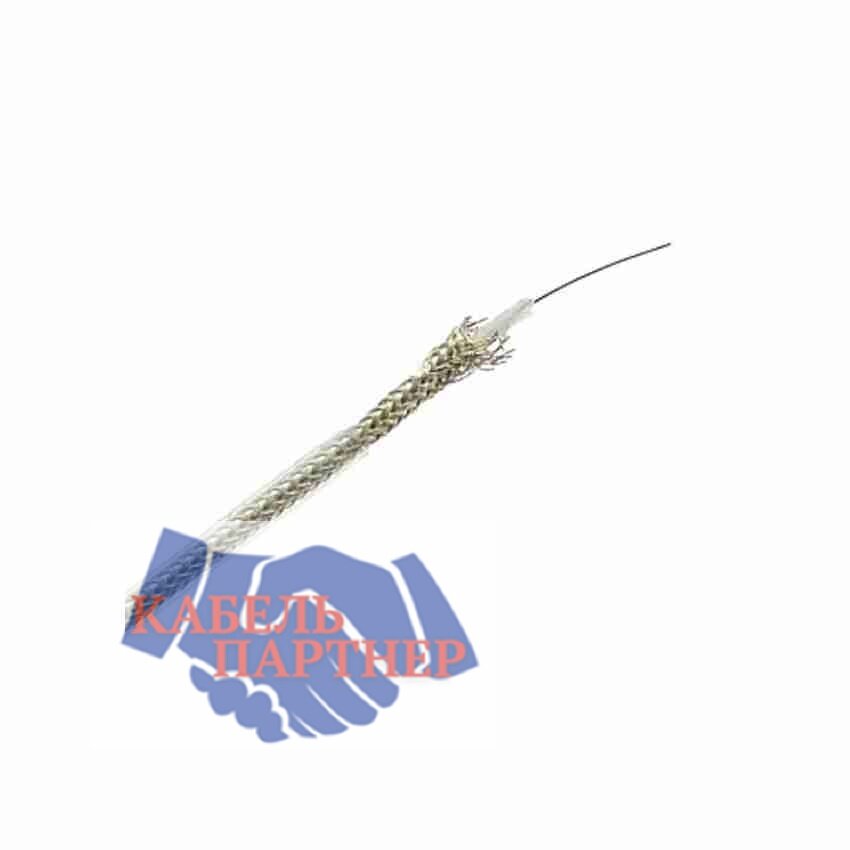

РК 75-17-22

Характеристики кабеля РК 75-17-22

Назначение и основные характеристики

Применение:Кабели используются в антенно-фидерных устройствах, радиопередатчиках, радио и видеоприемниках, в спутниковой и космической связи, в радиоизмерительных и радиоэлектронных приборах, в вычислительной технике. Кабели применяются для передачи и приема радио и видеосигналов в диапазоне метровых, дециметровых и сантиметровых волн.
Тип КПП:коаксиальный, радиочастотный
Классификация по размеру:крупногабаритный

Элементы конструкции

Материал внутреннего проводника:медь
Конструкция внутреннего проводника:1х2,63
Исполнение внутреннего проводника:однопроволочные
Изоляция:фторопласт
Конструкция изоляции:сплошная
Материал внешнего проводника:медь
Конструкция внешнего проводника:оплетка из круглых проволок
Наружная оболочка:фторопласт

Условия эксплуатации

Минимальная температура эксплуатации, ºС:-60
Максимальная температура эксплуатации, ºС:200
Смена температур, °С:от -60 до 200
Относительная влажность воздуха (при +35ºС):0,98
Минимальный радиус изгиба при монтаже температуре ниже 5°С, мм:300
Минимальный радиус изгиба при монтаже температуре 5°С и выше, мм:200
Минимальный радиус изгиба при транспортировании и хранении (мм), не менее,:300
Условия прокладки:внутренний

Устойчивость к различного рода факторам

Стойкость к механическим воздействиям:к акустическим шумам, к вибрациям, к линейным нагрузкам, к ударным нагрузкам
Стойкость к воздействию повышенного атмосферного давления, кПа:294
Стойкость к воздействию пониженного атмосферного давления, кПа:0,133 · 10&sup-6

Пожарная безопасность

Исполнение в части показателей пожарной опасности:не распространяет горение при одиночной прокладке

Электрические характеристики

Волновое сопротивление, Ом:75
Коэффициент затухания (на частоте ГГц), дБ/м:0,15 (1)
Номинальная емкость кабеля, пФ:63
Коэффициент укорочения длины волны:1,4
Сопротивление связи кабеля, не более, мОм:200
Напряжение начала внутренних разрядов, не менее, кВ:8

Прочие характеристики

Минимальная наработка, ч (при температуре °С):10000
95 % ресурс, ч:15000
Срок службы, не менее:20 лет
