РК 75-3-31

Описание и расшифровка РК 75-3-31:

РК - Радиочастотный кабель
75 - Номинальное значение волнового сопротивления, Ом
3 - Номинальный диаметр по изоляции, мм
3 - Группа изоляции и категория теплостойкости кабеля
1 - Порядковый номер разработки

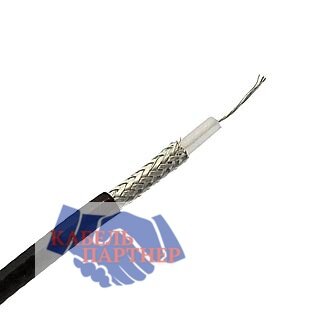

Элементы конструкции РК 75-3-31:

1. Внутренний проводник - медный многопроволочный лужёный
2. Изоляция - полувоздушная: полиэтилен низкой плотности, кордель, поверх корделя - трубка
3. Внешний проводник - оплетка из медных лужёных проволок
4. Оболочка - из свето-стабилизированного полиэтилена низкой плотности

Область применения РК 75-3-31:

Применяется в системах радиосвязи и радиолокации, электронике, вычислительной технике, системах управления, телевидения.
Кабель устойчив к воздействию нагрузок:
Вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц - с ускорением до 400 м/с2.(40g)
Ударные нагрузки: - многократные - с ускорением до 1500 м/с2 (150g); одиночные - с ускорением до 10000 м/с2 (1000g);
Линейные нагрузки - с ускорением до 5000 м/с2 (500g).

Технические характеристики РК 75-3-31:

Строительная длина не менее 15 м
Диапазон рабочей температуры от -60 до 85 ?С
Коэффициент затухания на частоте 0,2 ГГц не более 0,3 дБ/м, на частоте 3 ГГц не более 1,4 дБ/м
Минимальный монтажный радиус изгиба при температуре 5 °С и выше — 30 мм, ниже 5 °С — 60 мм.
Срок службы - 15 лет
