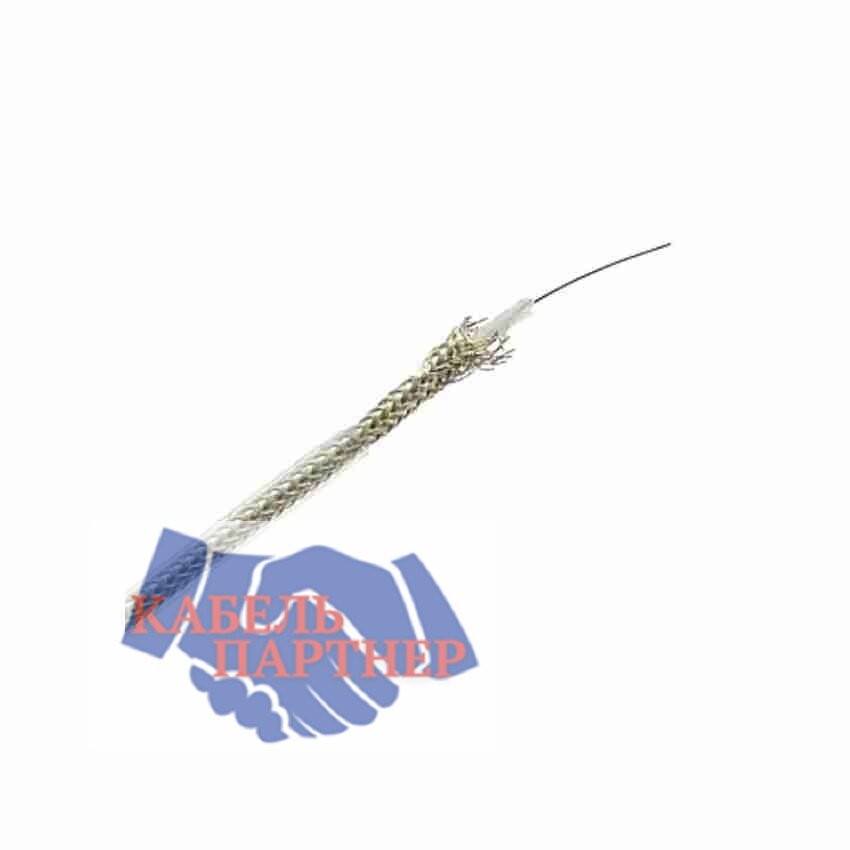

РК 75-7-21

Характеристики кабеля РК 75-7-21

Назначение и основные характеристики

Применение:Кабели предназначены для передачи сигналов в антенных трактах систем радиосвязи.
Тип КПП:коаксиальный, радиочастотный
Классификация по размеру:среднегабаритный

Элементы конструкции

Материал внутреннего проводника:медь посеребренная
Конструкция внутреннего проводника:1х1,3
Исполнение внутреннего проводника:однопроволочные
Изоляция:фторопласт
Конструкция изоляции:сплошная
Материал внешнего проводника:медь посеребренная
Конструкция внешнего проводника:оплетка из круглых проволок
Наружная оболочка:стекловолокно, фторопласт

Условия эксплуатации

Минимальная температура эксплуатации, ºС:-60
Максимальная температура эксплуатации, ºС:250
Смена температур, °С:от -60 до 250
Относительная влажность воздуха (при +35ºС):0,98
Минимальный радиус изгиба при монтаже температуре ниже 5°С, мм:100
Минимальный радиус изгиба при монтаже температуре 5°С и выше, мм:50
Минимальный радиус изгиба при транспортировании и хранении (мм), не менее,:100
Условия прокладки:внутренний

Устойчивость к различного рода факторам

Стойкость к внешним факторам:к воздействию плесневых грибов, к инею, к солнечной радиации, к соляному туману
Стойкость к механическим воздействиям:к акустическим шумам, к вибрациям, к линейным нагрузкам, к ударным нагрузкам
Стойкость к воздействию повышенного атмосферного давления, кПа:300
Стойкость к воздействию пониженного атмосферного давления, кПа:0,67

Пожарная безопасность

Исполнение в части показателей пожарной опасности:не распространяет горение при одиночной прокладке

Электрические характеристики

Волновое сопротивление, Ом:75
Коэффициент затухания (на частоте ГГц), дБ/м:0,12 (0,2)
Номинальная емкость кабеля, пФ:63
Коэффициент укорочения длины волны:1,41
Сопротивление связи кабеля, не более, мОм:200
Напряжение начала внутренних разрядов, не менее, кВ:5

Прочие характеристики

Минимальная наработка, ч (при температуре °С):1000 (250), 15000 (200)
95 % ресурс, ч:22500
Срок службы, не менее:20 лет
