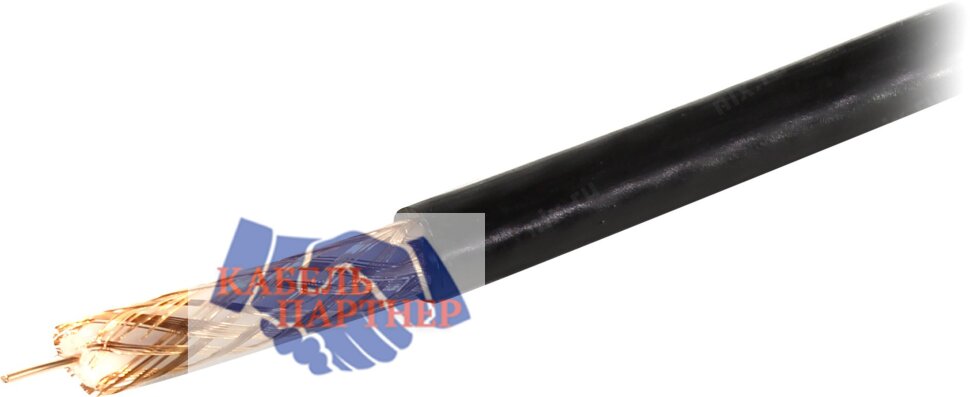

РК 75-9-13

Характеристики кабеля РК 75-9-13

Назначение и основные характеристики

Применение:Кабели предназначены для передачи телевизионных сигналов в системах эфирного, кабельного и спутникового телевидения, систем видеонаблюдения.
Тип КПП:коаксиальный, радиочастотный
Классификация по размеру:среднегабаритный

Элементы конструкции

Материал внутреннего проводника:медь
Конструкция внутреннего проводника:1х1,4
Исполнение внутреннего проводника:однопроволочные
Изоляция:пористый полиэтилен
Конструкция изоляции:сплошная
Материал внешнего проводника:медь
Конструкция внешнего проводника:оплетка из круглых проволок
Наружная оболочка:светостабилизированный полиэтилен

Условия эксплуатации

Минимальная температура эксплуатации, ºС:-60
Максимальная температура эксплуатации, ºС:85
Смена температур, °С:от -60 до 85
Относительная влажность воздуха (при +35ºС):0,98
Минимальный радиус изгиба при монтаже температуре ниже 5°С, мм:120
Минимальный радиус изгиба при монтаже температуре 5°С и выше, мм:60
Минимальный радиус изгиба при транспортировании и хранении (мм), не менее,:120
Условия прокладки:внешний, воздушный

Устойчивость к различного рода факторам

Стойкость к внешним факторам:к воздействию плесневых грибов, к динамическому воздействию пыли, к инею, к минеральным маслам, к постоянному воздействию бензина, к соленой воде, к солнечной радиации, к соляному туману
Стойкость к механическим воздействиям:к акустическим шумам, к вибрациям, к линейным нагрузкам, к ударным нагрузкам
Стойкость к воздействию повышенного атмосферного давления, кПа:300
Стойкость к воздействию пониженного атмосферного давления, кПа:0,67

Электрические характеристики

Волновое сопротивление, Ом:75
Коэффициент затухания (на частоте ГГц), дБ/м:0,75 (3)
Номинальная емкость кабеля, пФ:67
Коэффициент укорочения длины волны:1,52
Сопротивление связи кабеля, не более, мОм:200
Напряжение начала внутренних разрядов, не менее, кВ:4,5

Прочие характеристики

Минимальная наработка, ч (при температуре °С):10000
95 % ресурс, ч:15000
Срок службы, не менее:15 лет
