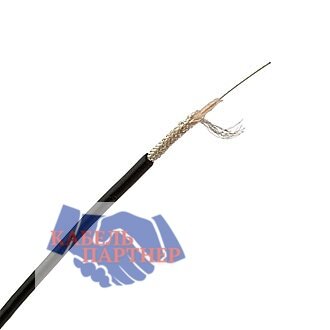

РК 50-1,5-22

Расшифровка кабеля РК 50-1,5-22:

РК - радиочастотный коаксиальный кабель

50 - волновое сопротивление в Ом

1,5 - номинальный диаметр по изоляции

2 - повышенной теплостойкости со сплошной изоляцией

2 - номер разработки


Элементы конструкции кабеля РК 50-1,5-22:

Токопроводящая жила - медная посеребренная или сталемедная посеребренная проволока (номинальный диаметр проволок 0,47 мм).

Изоляция - сплошная, фторопласт-4Д или обмоток из пленок фторопласта.

Внешний проводник - медная цельнотянутая трубка.

Область применения кабеля РК 50-1,5-22:

Кабели предназначены для передачи и приема радиосигналов, импульсов и цифровой информации, применяются в системах радиосвязи и радиолокации, электроники, вычислительной техники и т.п.

Технические характеристики кабеля РК 50-1,5-22:

Пониженная рабочая температура в фиксированном состоянии и в условиях монтажных изгибов - минус 60°С.

Максимальная рабочая температура - 155°С.

Смена температур - от минус 60 до 155°С.

Пониженное атмосферное давление - до 0,133•10-6 кПа (10-6 мм рт. ст.).

Повышенное атмосферное давление - до 300 кПа (2256 мм рт. ст.).

Относительная влажность воздуха - до 98% при температуре до 35°С.

Минимальный радиус изгиба:

- при транспортировании и хранении - 110 мм

- при монтаже при температуре 5°С и выше - 4 мм, ниже 5°С - 8 мм.

Волновое сопротивление, Ом:

- при приемке и поставке - 50+2 Ом

- на период эксплуатации и хранения - 50+2,8 Ом

Коэффициент затухания, дБ/м, не более:

- при приемке и поставке при частоте: 3 ГГц - 1,7 при10 ГГц - 3,4 дБ/м

- на период эксплуатации и хранения при частоте 10 ГГц - 5,1 дБ/м

Сопротивление связи, мОм/м, не более - 0,1 мОм/м

Испытательное напряжение переменного тока частотой 50 Гц изоляции, кВ - 1,8 кВ

Электрическая емкость, пФ/м - 95 пФ/м

Коэффициент укорочения длины волны - 1,42

Электрическое сопротивление изоляции, не менее - 5000 МОм•м

Минимальная наработка, ч, при температуре: 155°С - 10 000 ч или 125°С - 33 000ч или 100°С - 100 000ч

Строительная длина кабеля не менее 2 м.

Минимальная длина маломерных отрезков - 0,5 м.
