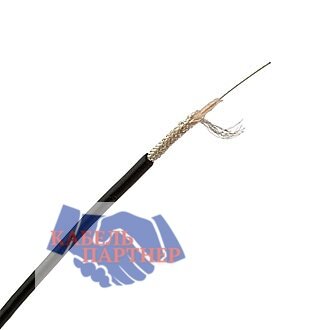

РК 50-1-23

Расшифровка кабеля РК 50-1-23:

РК - кабель радиочастотный коаксиальный

50 - номинальное волновое сопротивление, Ом

1 - диаметр по изоляции

2 - повышенной теплостойкости со сплошной изоляцией

3 - порядковый номер разработки


Элементы конструкции кабеля РК 50-1-23:

Внутренний проводник - сталемедная посеребренная проволока номинальным диаметром 0,32 мм

Изоляция - сплошная; фторопласт-4Д или пленка из фторопласта и фторопласта-4МБ

Внешний проводник - медная цельнотянутая трубка; наружный диаметр кабеля (1,5±0,05) мм

Область применения кабеля РК 50-1-23:

Кабели предназначены для передачи и приема радиосигналов, импульсов и цифровой информации; применяются для внутриблочного монтажа в радиоэлектронике, вычислительной технике и т.п. Кабели устойчивы к воздействию инея с последующим оттаиванием, вибрационных, ударных и линейных нагрузок, акустических шумов.

Технические характеристики кабеля РК 50-1-23:

Пониженная рабочая температура в фиксированном состоянии и в условиях монтажных изгибов минус 60°С.

Максимальная рабочая температура 155°С.

Смена температур от минус 60 до 155°С.

Пониженное атмосферное давление до 0,133•10-6 кПа (10-6 мм рт. ст.).

Повышенное атмосферное давление до 300 кПа (2266 мм рт. ст.).

Относительная влажность воздуха до 98% при температуре до 35°С.

Минимальный радиус изгиба:

- при транспортировании и хранении 110 мм,

- при монтаже при температуре 5°С и выше - 3 мм, ниже 5°С - 6 мм.

Волновое сопротивление, Ом:

- при приемке и поставке - 50+2

- на период эксплуатации и хранения - 50+2,8

Температурный коэффициент фазы 1/106 град, по абсолютному значению не более, при температурах:

- от минус 60 до 0°С - 140

- от 0 до 20°С - 130

- от 20 до 80°С - 70

- от 80 до 155°С - 100

Коэффициент затухания, дБ/м, не более:

- при приемке и поставке при частоте, ГГц: 3 - 2,2 , 10 - 4,4

- на период эксплуатации и хранения при частоте 10 ГГц - 6,6

Сопротивление связи, мОм/м, не более - 0,1

Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц, кВ, не менее - 0,6

Испытательное напряжение переменного тока частотой 50 Гц изоляции, кВ - 1,2

Электрическая емкость, пФ/м - 95

Электрическое сопротивление изоляции, МОм•м, не менее - 5000

Коэффициент укорочения длины волны - 1,42

Минимальная наработка, ч, при температуре, °С: - 155 - 10 000 - или 125 - 33 000 - или 100 - 100 000

Строительная длина кабеля не менее 2 м.

Минимальная длина маломерных отрезков - 0,3 м.

Минимальный срок службы, лет - 15
