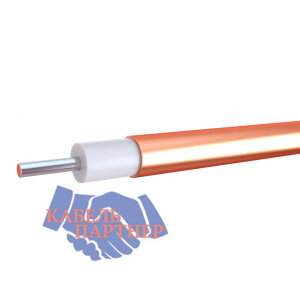

РК 50-3-28

Описание и расшифровка РК 50-3-28:
РК - радиочастотный коаксиальный кабель
50 - волновое сопротивление в Ом
3 - номинальный диаметр по изоляции
2 - повышенной теплостойкости со сплошной изоляцией
8 - номер разработки

Характеристики кабеля РК 50-3-28

Температурный коэффициент емкости, промиле/град при температурах (абсолютное значение)

от минус 60 до 0 °С - 0.12
от 0 до 20 °С - 0.20
от 20 до 80 °С - 0.20
от 80 до 100 °С - 0.30

Температурный коэффициент фазы, не более, при температурах (абсолютное значение)

от минус 60 до 0 °С - 40
от 0 до 20 °С - 130
от 20 до 80 °С - 70
от 80 до 100 °С - 100

Требования к стойкости при механических воздействиях

Вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц — с ускорением до 400 м/с2 (40 g).

Ударные нагрузки:
многократные — с ускорением до 1500 м/с2 (150 g);
одиночные — с ускорением до 10000 м/с2 (1000 g).

Линейные нагрузки — с ускорением до 5000 м/с2 (500 g).

Минимальный радиус изгиба

При транспортировании и хранении — 250 мм.
При монтаже – 8мм.

Строительная длина

Не менее 2м. Минимальная длина маломерных отрезков — 0.3 м.

Справочные характеристики

Электрическая емкость, пФ/м - 94
Коэффициент укорочения длины волны – 1.41
Электрическое сопротивление изоляции, ТОм-м, не менее - 5
95-процентный ресурс, ч – 150000

Срок службы кабеля: 20 лет
